青海化工厂橡胶接头泄漏问题书面报告

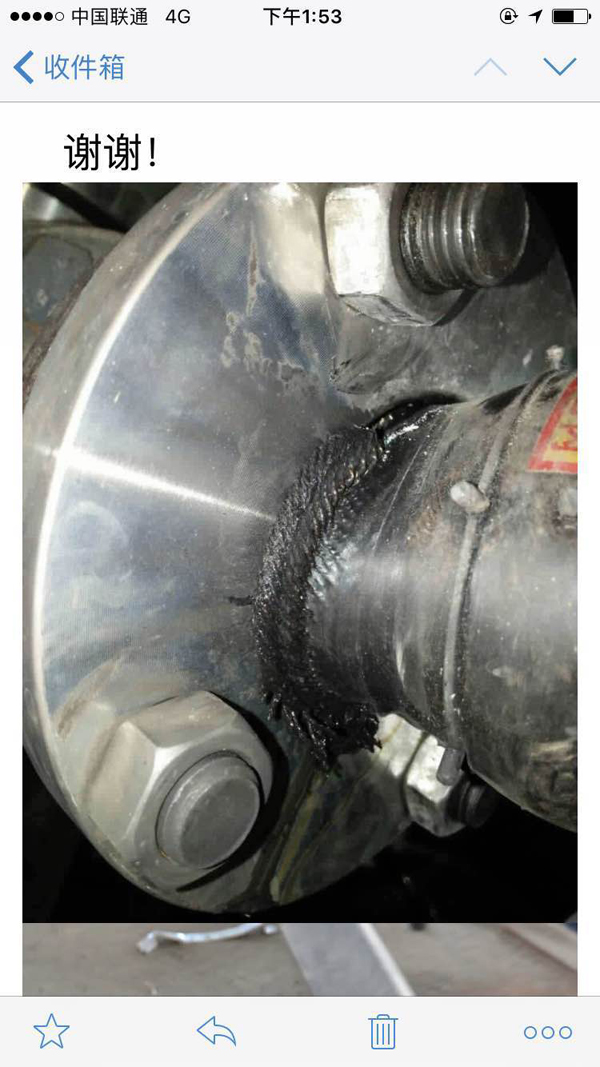

2016年11月1日下午12：50收到张工的联系，说昨天晚上有*个DN50的橡胶接头泄漏，张工将相关现场泄漏的照片发*我们邮箱（下文有图片），我厂收到照片后，与现场赵工联系，为了进*步了解现场情况，我厂让赵工帮忙拍*下照片和测量*些法兰数据，赵工当天下午将相关照片发了过来（照片如下），经过我厂初步分析，作出以下书面问题反馈报告：

1、橡胶接头在使用的过程中需要使用软密封蝶阀专用法兰，因为橡胶接头的密封面和软密封对夹蝶阀密封面*样很小，如果没有使用蝶阀专用法兰，在安装的时候两片法兰经过螺栓的用力锁紧，将会把橡胶密封面压破损，这时候，管道内的介质会通过密封面破损的地方渗透进入橡胶接头内部，橡胶接头内部是由聚酯帘线作为骨架层，这个聚酯帘线材料不耐腐蚀，只起到承压的作用，介质将会把骨架层腐蚀，受到腐蚀后将无法起到承压的作用，导致密封面从法兰盘内拉脱出来。

2、橡胶接头在安装使用的时候严.承受管道自身的重量和轴向力。

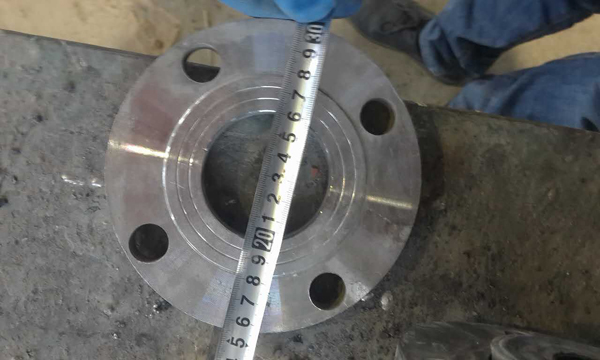

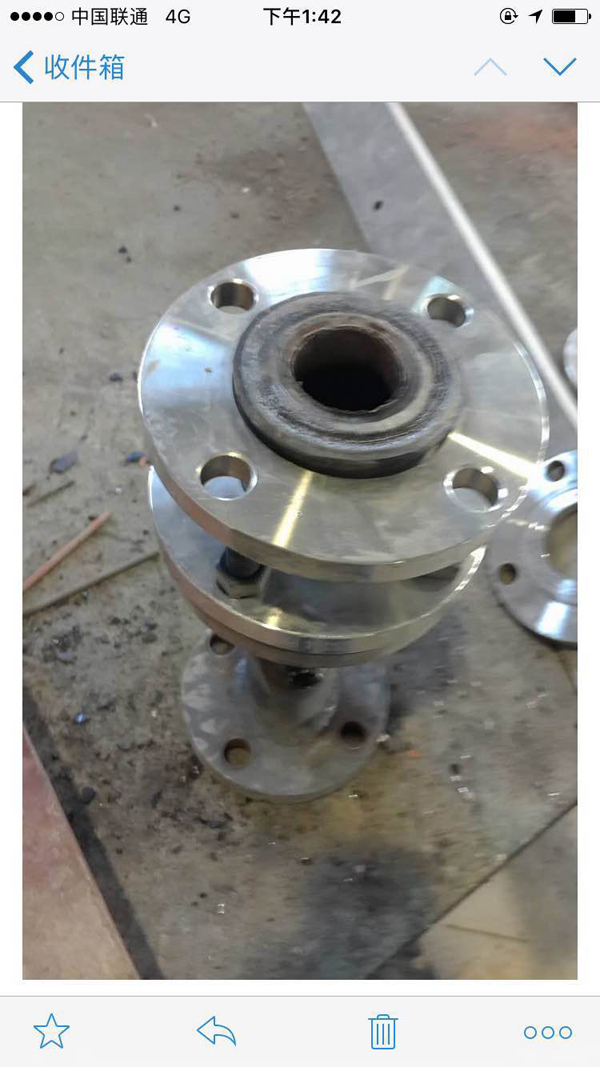

下面这张照片可以明显的看出橡胶密封面中间被平焊法兰内径压的印，已经把橡胶密封面压坏。

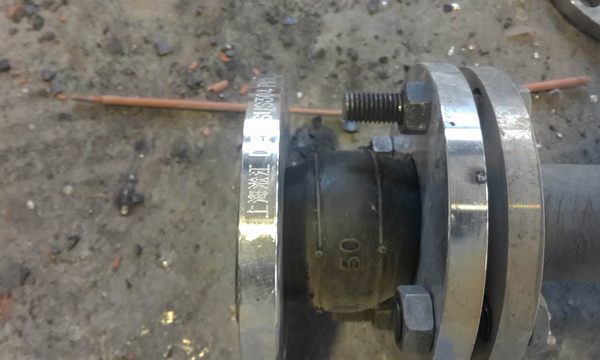

这个可以明显的看出来橡胶接头的密封面被完全拉脱出来。

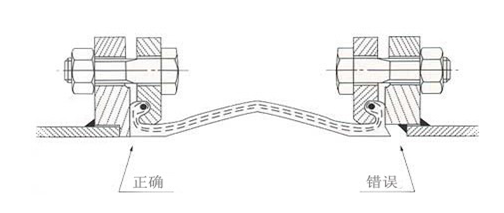

下面这张照片螺丝的安装方向是完全不对，有很多项目在使用的过程中橡胶接头承受管道横向力过大时，螺栓将把橡胶接头中间部位磨破。





以下是我们厂家提*的参考材料：

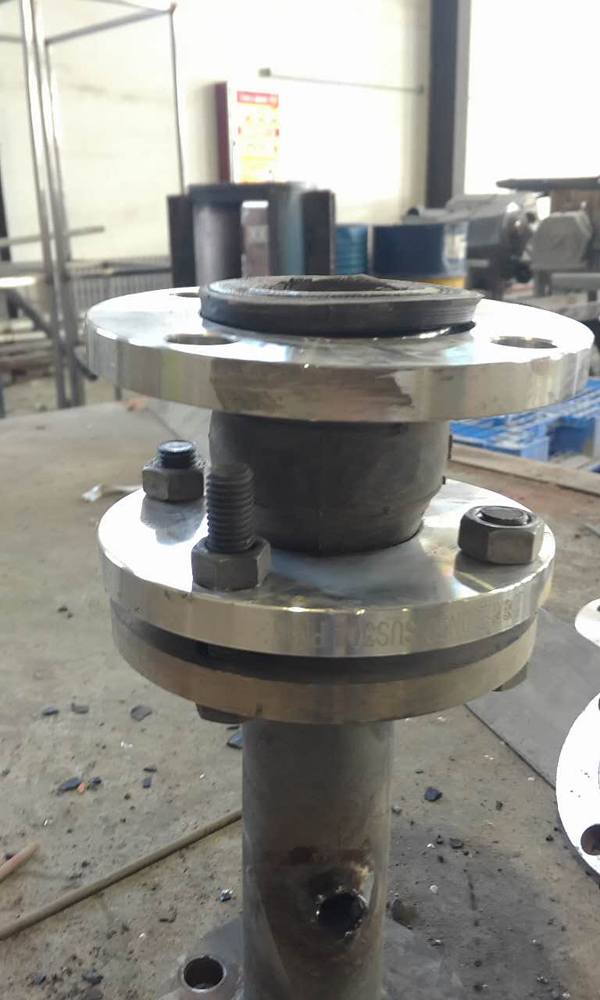

这是普通的平焊法兰放在橡胶接头上面后内径密封面还有很多没有被密封，会导致橡胶密封面压破，密封面压不牢靠，如果橡胶接头承受了管道的轴向力就会把橡胶接头拉脱。

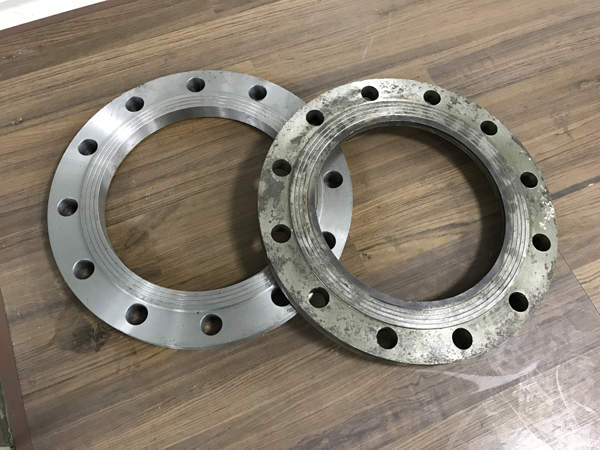

下面是普通平焊法兰和对夹式软密封法兰对比介绍：

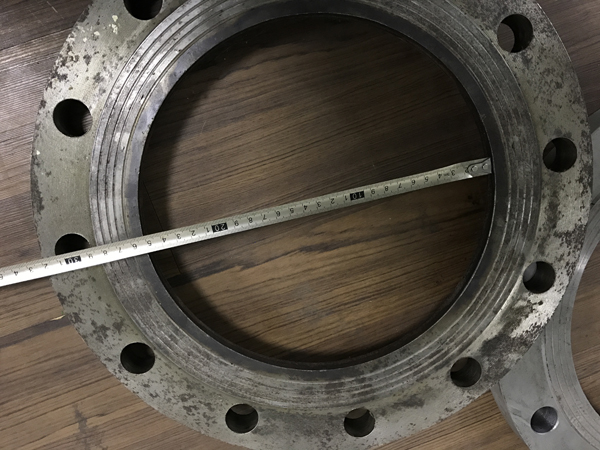

普通平焊法兰内径273mm

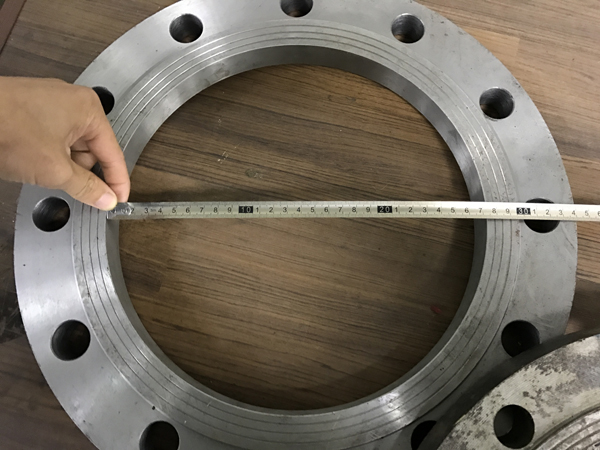

对夹式软密封蝶阀专用法兰内径250mm





以上是相关常见的问题情况，以下是厂家建议的解决办法：

1、更换对夹式软密封蝶阀专用法兰。

2、将管道固定牢靠，严.让橡胶接头承受管道的轴向力。

3、将螺栓方向调整*反方向安装，避免划破橡胶管体。
